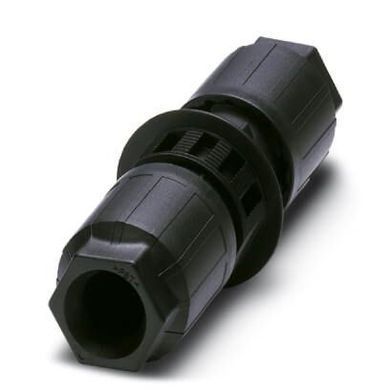

Кабельний з'єднувач, Тип підключення QUICKON, полюсів: 3+PE, 1 мм² ... 2,5 мм², 690 В, 20 A, чорний, з двома гайками QUICKON, діапазон діаметра кабелю: 6 мм ... 10 мм, Пристрій для швидкого під'єднання QUICKON
Переваги для Вас:
- Інновації та економія простору - система швидкого з'єднання QUICKON для економії до 80 % простору при підключенні на місці
- Зручність: проста та швидка підготовка без використання спеціальних інструментів
- Висока міцність: корпуси з класом захисту IP68/IP69K та IK07 для широкої сфери застосування
- Надійне з'єднання завдяки захисту від неправильного підключення та захисту від дотиків відповідно до DIN EN 0105
- Простота та надійність - за допомогою з'єднувачів можливий швидкий ремонт, а також подовження провідників, разом зі штекерним з'єднувачем можна використовувати і як зчіпне з'єднання
Загальна інформація
Конструкція | QPD 4x2,5 | |
---|---|---|
Колір | чорний | < /tr>|
Тип фіксатора | Гвинтовий затискач | |
Спосіб підключення | Тип підключення QUICKON | |
Тип підключення | Підключення IDC | |
Полюсів | 4 | tr>|
Кількість контактів | 3+PE. | |
Момент затягування накидної гайки | 7 Нм td> | |
Момент затягування контргайки | 5 Нм | |
Переріз гнучкого провідника хв. | 1 мм & sup2; провідника хв. | 1 мм² |
Перетин жорсткого провідника макс. | 2,5 мм² | tr>|
Перетин дроту AWG хв. | 16 | |
Перетин провід а AWG макс. | 14 |
Кабель
Конструкція гнучкого провідника згідно з VDE 0295 / мінімальний діаметр дроту | VDE 0295, класи 1 – 6/хв. 0,15 мм |
---|---|
Ізоляційний матеріал жили | ПВХ / ПЕ / термоізоляція / гума |
Діаметр провідника вкл. ізоляцію | 2 мм ... 3,6 мм |
Зовнішній діаметр кабелю | 6 мм ... 10 мм td> |
Позначення полюсів | 1, 2, 3, PE |
Навколишні умови
Ступінь захисту | IP66 |
---|---|
IP68 (2 м / 24 год) | |
IP69K | |
Температура навколишнього середовища (при експлуатації) | -40 °C ... 100 ° C |
Температура навколишнього середовища (зберігання/транспорт) | -40 °C ... 100 °C |
Температура підключення кабелю | -5 °C ... 50 °C |
Електричні характеристики
Номінальний струм IN | 20 A |
---|---|
Розрахунковий струм | 20 A |
Розрахункова напруга (III/3) | 690 В |
Розрахункова напруга (III/2 ) | 690 В |
Розрахункова напруга (II/2) | 1000 В |
Розрахункова імпульсна напруга (III/3) | 6 кВ |
Розрахункова імпульсна напруга (III/2) | 6 кВ |
Розрахункова імпульсна напруга (II/2) | 6 кВ |
Механічні характеристики
Частота підключення QUICKON | макс. 10 |
---|---|
Цикли установки | >= 50 (Приєднання QUICKON макс. 10) |
Категорія по ударному впливу | IK07 |
Дані про матеріал
Матеріал, контакт | Cu |
---|---|
Матеріал, контактна поверхня | с срібним покриттям |
Матеріал, утримувач контакту | PA |
Ізоляційний матеріал | PA |
Клас займистості відповідно до UL 94 | V0 |
Категорія перенапруги | < td>III|
Ступінь забруднення | 3 |
p>
Аксесуари:
Кодуючий профіль - CP QPD 4X2 ,5 - 1425950
Торцевий ключ - QSS 22 - 1670206
Захистний ковпачок - QPD QSK 5X1,5 - 1414758
Захисний ковпачок - QPD QSK BK 5X1,5 FS - 1414728
Заглушки - SEALING PLUG 14X22 RD - 1400270
