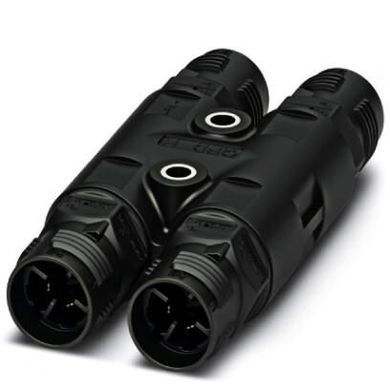

H-розгалужувач, Тип підключення QUICKON, полюсів: 2+PE, 0,5 мм² ... 1,5 мм², 690 В, 17,5 A, чорний, без гайки QUICKON
Переваги для Вас:
- Інновації та економія простору - система швидкого з'єднання QUICKON для економії до 80 % простору при підключенні на місці
- Зручність: проста та швидка підготовка без використання спеціальних інструментів
- Висока міцність: корпуси з класом захисту IP68/IP69K та IK07 для широкої сфери застосування
- Надійне з'єднання завдяки захисту від неправильного підключення та захисту від дотиків відповідно до DIN EN 0105
- Гнучкість і компактність - завдяки внутрішньому з'єднанню контактів можна використовувати H- і T-подібні розгалужувачі для створення відводів магістралі або як зіркове скручування
Загальна інформація
| Конструкція | H-розгалужувач |
|---|---|
| Колір | чорний |
| Тип фіксатора | Гвинтовий затискач |
| Спосіб підключення | Тип підключення QUICKON |
| Тип підключення | Підключення IDC |
| Полюсів | 3 |
| Кількість контактів | 2+PE |
| 19 мм | |
| Момент затяжки накидної гайки | 8 Нм |
| Кількість точок підключення | 3 |
| Зміна гнучкого провідника мін. | 0,5 мм² |
| 1,5 мм² | |
| Перетин жорсткого провідника мін. | 0,5 мм² |
| Перетин жорсткого провідника макс. | 1,5 мм² |
| Перетин дроту AWG хв. | 20 |
| Переріз AWG макс. | 16 |
Кабель
| Конструкція гнучкого провідника згідно з VDE 0295 / мінімальний діаметр дроту | VDE 0295, класи 1 – 6/хв. 0,15 мм |
|---|---|
| Ізоляційний матеріал жили | ПВХ / ПЕ / термоізоляція / гума | < /tr>
| Діаметр провідника вкл. ізоляцію | 1,6 мм ... 3 мм |
| Позначення полюсів | 1, 2, PE |
Навколишні умови
| Ступінь захисту | IP66 | IP68 (2 м / 24 год) |
|---|---|
| IP69K | |
| Температура навколишнього середовища (при експлуатації)< /th> | -40 °C ... 100 °C |
| Температура навколишнього середовища (зберігання/транспорт) | -40 °C ... 100 °C |
| Температура при підключенні кабелю | -5 °C ... 50 °C |
Електричні характеристики
| Номінальний струм IN | 17,5 A |
|---|---|
| Розрахунковий струм | 17,5 A |
| Розрахункова напруга (III/3) | 690 В |
| Розрахункова напруга (III/2) | 1000 В | < /tr>
| Розрахункова напруга (II/2) | 1000 В |
| Розрахункова імпульсна напруга (III/3) | 6 кВ |
| Розрахункова імпульсна напруга (III/2) | 8 кВ |
| Розрахункова імпульсна напруга (II/2)< /th> | 8 кВ |
Механічні характеристики
| Частота підключення QUICKON | макс. 10 |
|---|---|
| Цикли установки | 10 (Приєднання QUICKON макс. 10) |
| Категорія ударного впливу | IK07 |
Дані про матеріал
| Матеріал, контакт | Cu |
|---|---|
| Матеріал, контактна поверхня | зі срібним покриттям |
| Матеріал, утримувач контакту | PA |
| Ізоляційний матеріал | PA |
| Клас займистості згідно UL 94 | V0 |
| Категорія перенапруги | III |
| Ступінь заг різання | 3 |
Аксесуари:
Кодуючий профіль - CP-QPD 3/4X1,5 - 1414729
Гравувальний матеріал - GPE 13X 9 WH - 0806932
Пластикова табличка - EMLP (13X9)R - 0819453
Захисний ковпачок - QPD QSK BK 3/4X1,5 FS - 1414722
Захистний ковпачок - QPD QSK 3/4X1,5 - 1414723
