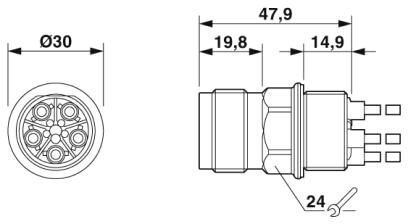

Проходная деталь, Тип подключения QUICKON, полюсов: 4+PE, 0,5 мм² ... 1,5 мм², 690 В, 17,5 A, черный, без гайки QUICKON, монтажная резьба: M25, отдельные жилы, 1,5 мм², длина кабеля: 1 м
Преимущества для Вас:
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Рациональность - при использовании проходных деталей нет необходимости открывать устройства для подсоединения проводников
Общие сведения
| Конструкция | QPD 5x1,5 |
|---|---|
| Длина кабеля | 1 м |
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 5 |
| Количество контактов | 4+PE |
| Момент затяжки накидной гайки | 8 Нм |
| Момент затяжки контргайки | 5 Нм |
| Количество точек подключения | 10 |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 1,6 мм ... 3 мм |
| Сечение жил кабеля | 1,5 мм² |
| Цвета жил | черный, коричневый, серый, синий, желто-зеленый |
| Обозначение полюсов | 1, 2, 3, N, PE |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 17,5 A |
|---|---|
| Расчетный ток | 17,5 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Аксессуары:
Гайки - QPD N 4PE1,5 5-10 BK - 1415101
Гайки - QPD N 4PE1,5 9-14 BK - 1415104
Разъем - QPD P 4PE1,5 5-10 BK - 1414749
Разъем - QPD P 4PE1,5 9-14 BK - 1414750
Кодирующий профиль - CP-QPD 5X1,5 - 1414760
Торцовый ключ - QSS 22 - 1670206
Защитный колпачок - QPD QSK 5X1,5 - 1414758
Защитный колпачок - QPD QSK BK 5X1,5 FS - 1414728
Гайки - Q-MU M25 - 1640715
