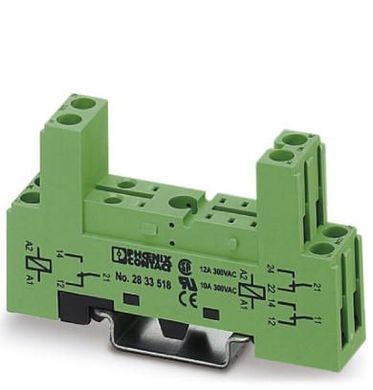

Установочный блок (основание) PR1... для мощных миниатюрных реле или мини-реле с 1 или 2 переключающими контактами или для имеющих сходную конструкцию полупроводниковых реле, 2/2-ярусное исполнение, винтовые зажимы, возможность установки вводных модулей и модулей подавления помех
Преимущества для Вас:
- Семейство релейных блоков для комплектования реле 1 или 2 переключающими контактами или полупроводниковыми реле
- Крепежная скоба реле с держателем маркировки и выталкивателем
- Вставные входные модули и модули подавления помех
Размеры
| Ширина | 16 мм |
|---|---|
| Высота | 75 мм |
| Глубина со скобой | 63 мм (EL1-P16) |
| 71 мм (EL1-P25) |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Параметры подключения на стороне входа
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (2 провода одинакового сечения) | |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (2 провода одинакового сечения) | |
| Сечение проводника AWG | 26 ... 14 |
| 26 ... 14 (2 провода одинакового сечения) |
Параметры подключения на стороне выхода
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (2 провода одинакового сечения) | |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (2 провода одинакового сечения) | |
| Сечение проводника AWG | 26 ... 14 |
| 26 ... 14 (2 провода одинакового сечения) |
Общие сведения
| Номинальное напряжение UN | 300 В AC/DC |
|---|---|
| Номинальный ток IN | 12 A |
| Цвет | зеленый |
| Монтажное положение | на выбор |
